型Q95;號
|
規Q95;格Q95;
|
表 示 內Q95;容
|
||
|
SA-UQK
|
|

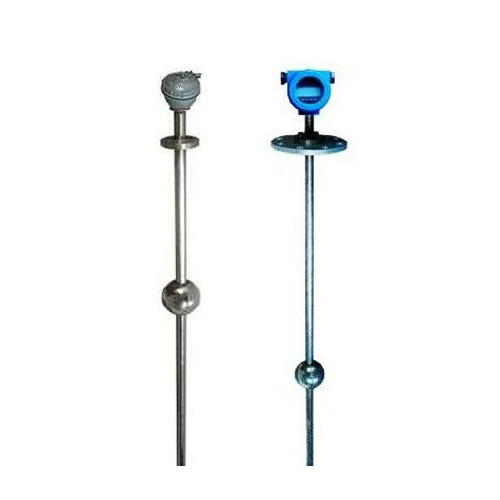

磁浮球液位變送器
|
||
|
|
01
|
|
|
頂置式
|
|
02
|
|
|
側側式
|
|
|
03
|
|
|
側底式
|
|
|
04
|
|
|
支架式
|
|
|
|
H
|
|
測量范圍H
|
|
|
|
|
*
|
引頸長度(選01型時請注明)
|
|
|
SA-UQZ
|
□
|
□
|
□
|
|
|
調零鍵[Z]、調整鍵[S]、功能鍵[M]
|
||
|
操作內容
|
操作方法
|
備注
|
|
按鍵開鎖
|
同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
|
|
|
PV值清零
(即零位調整)
|
將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0) | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER) |
|
4mA點有源遷移
|
按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET) |
|
|
20mA點有源遷移
|
按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET) |
|
|
變送器數據恢復
|
先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。 | |
| 顯示內容 | 設置內容 | 操作方法 | |
|
0.888
ZEPOQ95;CM
|
設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
|
100.00
SPRNQ95;CM
|
設置20mA點量程 | 同上 | 同上 |
|
2.000
DPMPQ95;S
|
設置阻尼時間 | 同上 | 同上 |
|
12.008
DISPQ95;mA
|
設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
|
3.6
FIXQ95;CQ95;CM
|
固定電流輸出 | 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) | |
說明：在參數設置時，若2分鐘內未有任何按鍵按下，則直接返回到測量模式(不保存設置數據)
