金屬管浮子流量計

時間：2019/2/26 作者：江蘇蘇奧儀表有限公司

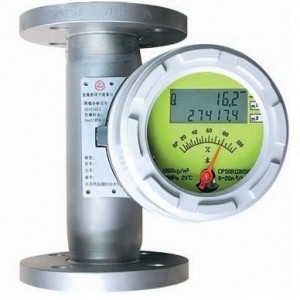

金屬管浮子流量計

SA-LZ金屬管浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長。金屬管浮子流量計對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能。

一、金屬管浮子流量計技術參數：
    測量范圍:水（20℃）1-200000 l／h
    空氣（20℃，0．1013MPa）0．03－4000m3／h
    參見流量表，特殊流量可訂制
    量程比：標準型10：1 特殊型20：1
    精度：標準型1．5級特殊型1．0級
    壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
    特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
    夾套的壓力等級為1．6MPa
    特殊型在選型和訂貨前應與工廠協商
    壓力損失：7kPa-70kPa
    介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
    高溫型：高可達400℃
    介質粘度：DN15: ?5mPa.s(F15.1-F15.3)
    ?30mPa.s(F15.4-F15.8)
    DN25: ?250mPFa.s
    DN50-DN150: ?300mPa.s
    環境溫度：液晶型－30℃－+85℃
    指針型－40℃－+120℃
    連接形式：標準型：DIN2501標準法蘭
    特殊型：由用戶指定的任意標準法蘭或螺紋
    電纜接口：M20＊1．5
    供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
    交流型：85－265VAC 50HZ
    電池型：3．[email protected]鎳氫電池
    報警輸出：上限或下限瞬時流量報警
    標準型：集電*開路輸出（大[email protected]內部阻抗100 歐）
    特殊型：繼電器輸出（觸點容量大[email protected]）
    脈沖輸出：累積脈沖輸出，小間隔50毫秒
    液晶顯示：瞬時流量顯示數值范圍：0－50000
    累計流量顯示數值范圍：0－99999999
    防護等級：IP65
    防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

二、金屬管浮子流量計選型表：

通徑	普通通徑	測量范圍		壓力損失
DN（mm）	DN（mm）	空氣Air20℃ m³/h	水Water（20℃）（L/h）	空氣Air（KPa）	水Water（KPa）
15	15	0.05-0.5	1.6-16	7.0	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8.0	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25		Q95;	80-800	Q95;	14
	25	3.00-30	100-1000	7.7	7.0
		4.50-45	160-1600	8.8	8.0
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50		Q95;	500-5000	Q95;	16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
80	80	50-500	2000-20000	15.5	6.3
100	80	75-750	2500-25000	17.2	8.1
100	100	100-1000	4000-40000	Q95;	9.5
125	100	160-1600	6000-60000	Q95;	10
125	125	250-2500	8000-80000	Q95;	16
150	125	Q95;	10000-100000	Q95;	20
150	Q95;	300-3000	12-120m³/h	Q95;	20
Q95;	Q95;	400-4000	15-150m³/h	Q95;	25

安裝尺寸

法蘭及外形尺寸

口徑/壓力 Mn/MPa	尺寸 Φd	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

選型說明：

管道口徑	結構形式		接液材質		附加結構
A	B	介質流向	C		D
DN15	Y10	下進上出	RRO	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	橫進橫出	RR1	1Cr18Ni9Ti	T	夾套型
DN50	Y30	同側進出	RP	（聚四氟乙烯）	Z	阻尼型
DN80	Y40	異側進出	Ti	（鈦合金）	G	高溫型
DN100	Y50	底側進出	RL	316L	Y	高壓型
DN125					B	防爆型
DN150

轉換器功能組合	功能
