超聲波流量計

時間：2019/2/26 作者：江蘇蘇奧儀表有限公司

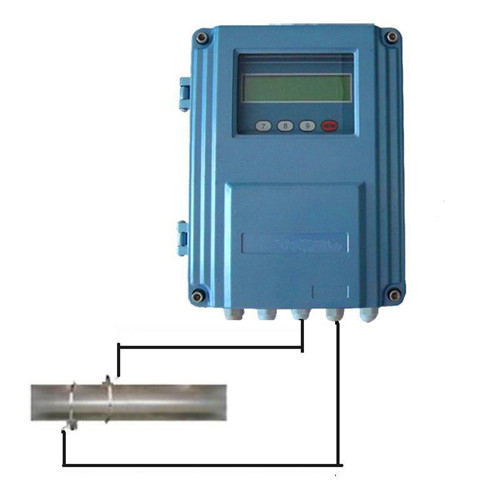

超聲波流量計

SA-TUF超聲波流量計廣泛應用于石油、化工、冶金、電力、給排水等領域。主機機型有：便攜式、壁掛式、標準盤裝式、手持式、一體式，傳感器具有：方便安裝的外縛式、可靠工作的插入式、高可靠高精度的標準管段式、超高精度的標準型π管段式。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。Q95;

超聲波流量計技術特色：

    ①陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。
    ②微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
    ③卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
    ④靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
    ⑤漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。

    超聲波流量計注意事項：
    正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定?使超聲波流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
    1、精密功能檢查
    精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級;用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至4.0級，這時可以選用價格低廉的插入式超聲波流量計。
    2、可測量的介質
    測量介質流速、儀表量程與口徑測量一般的介質時，超聲波流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。

超聲波流量計技術參數：

	插入式超聲流量計		管段式超聲流量計		外夾式超聲流量計
管徑范圍	DN80～4000		DN20～2000		DN20～4000
流速范圍(%)	0.01～12
準確度(%)	單聲道	三聲道	單聲道	三聲道	1.5
	1.0	0.5	1.0(校正0.5)	0.5
測量液體	水、河水、海水、石油、化學液體等均質液體
管道材質	金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材料(如PVC，有機玻璃等)
管襯材質	玻璃鋼、砂漿、橡膠等
信號輸出	1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。 4.打印機：RS-232串口模式。打印機為選配件。
鍵盤	4 x 4 漢字鍵盤或 1 x 4 英文鍵盤
顯示器	2 x 10 漢字顯示或 2 x 16英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。
數據存貯	可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45 ℃(特定環境請說明) 傳感器：-30～+60 ℃(常溫型) Q95;Q95;Q95;Q95; -30～+160 ℃(高溫型)
傳感器材質	不銹鋼和陶瓷		不銹鋼和普通碳鋼		常溫型為尼龍高溫型為合金鋁
傳感器承壓能力	管內部分壓力小于2.5MPa		DN20～700mm小于2MPa DN800～2000mm小于1MPa		與管內壓力無關建議不浸水工作
傳感器防護等級	IP68
轉換器防護等級	壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
防爆等級	[Exib]IIBT6
傳感器電纜長度	小于400m		小于400m		小于300m
傳感器電纜型號	SEYV-75-2(直徑7mm)
工作電源	AC220V ± 10% ，DC12～36V ，功率0.5W
轉換器外形尺寸	壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm 一體式：185 x 140 x 100mm
傳感器外形尺寸	220x20(桿部)x50(連接部)mm		見管段傳感器數據表		60x40x35mm
轉換器重量	壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg
傳感器重量	0.7kg/支		見管段傳感器數據表		0.2kg/支
熱量測量功能	測量供熱、熱損耗、入口溫度、出口溫度。

管段式傳感器數據表：

內徑		重量	安裝長度L(mm)	法蘭尺寸
內徑		重量	安裝長度L(mm)	D	D0	N x A
單聲道	20	7.8	280	110	79.5	4 x 16
	25	8.2	280	110	79.5	4 x 16
	32	9.5	280	120	89.0	4 x 16
	40	10.1	280	120	89.0	4 x 16
	50	12.2	280	150	120.5	4 x 20
	65	14.5	280	180	139.5	4 x 20
	80	17.5	280	190	152.5	4 x 20
	100	19.2	280	230	190.5	4 x 20
單聲道三聲道	125	19.6	290	255	216	8 x 22
	150	25.1	310	280	251.5
