電磁流量轉換器

使 用 說 明 書

目  錄

1         外形和安裝尺寸…………………………………………………………(1)

2         適用范圍與功能特點……………………………………………………(2)

2.1    適用范圍……………………………………………………………(2)

2.2    功能特點……………………………………………………………(2)

3         轉換器主要性能參數……………………………………………………(2)

4         測量原理………………………………………………………………..(2)

5         安裝和接線說明…………………………………………………………(3)

5.1    安裝地點的選擇……………………………………………………(3)

5.2    接線端說明…………………………………………………………(3)

6         參數功能及操作………………………………………………………   (6)

6.1    面板顯示與功能鍵…………………………………………………(6)

6.2    參數功能設置………………………………………………………(7)

7         故障處理……………………………………………………………….(11)

7.1    儀表無顯示……………………………………………………….(11)

7.2    勵磁報警………………………………………………………….(11)

7.3    測量的流量不準確……………………………………………….(11)

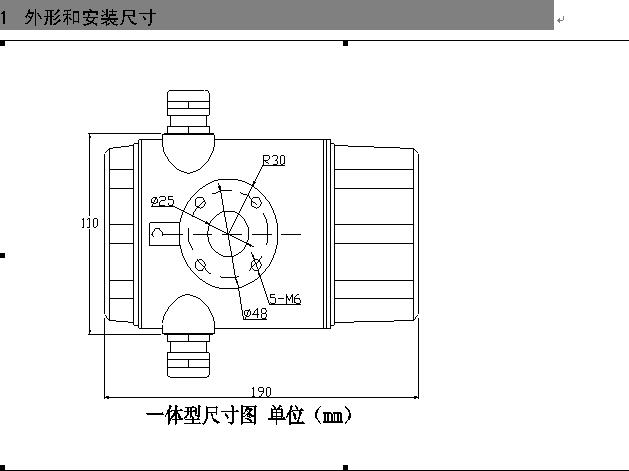

 1        外形和安裝尺寸

2        適用范圍與功能特點

2.1       適用范圍

電磁流量轉換器可以與不同口徑的電磁流量傳感器配套組成電磁流量計，用來測量封閉管道中導電液體的體積流量。它們廣泛地適用石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產過程流量測量和控制；并適用于導電液體的總量計量與貿易交接。

2.2       功能特點

2        可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；

2        采用高性能16位工業微處理器，穩定性、抗干擾性高。

2        具有流體密度設置，可以測量質量流量；

2        超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，抗EMC性能好；

2        通訊功能：（MODBUS  RS-485 ，RS232選配，）；

2        中英文菜單操作，使用方便，操作簡單，易學易懂（可定制其它語言）；

2       內部有三個積算器總量，可分別記錄：正向總量、反向總量、差值總量。

3        轉換器主要性能參數

2        輸出信號              4-20mA DC              （有源，負載電阻0-750Ω）

0-10mA DC          （有源，負載電阻0-1.5KΩ）

頻率（無源）1-5000Hz

脈沖（無源）上限5000CP/S

MODBUS  RS-485 ，RS232（選配），需特殊訂貨。

2        供電電源              85-260V AC，45-63Hz或24V DC

2       功    耗            小于20W（連接傳感器配后）

2        配套傳感器           DN3~DN3000

4        測量原理

測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動時，導體中產生感應電壓，其感應電壓為：

U=KBvD

K=儀表常數

B=磁感應強度

v=測量管截面內的平均流速

D=測量管的內直徑

測量流量時，流體流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速(亦即體積流量)成正比的電壓，因此要求被測的流動液體具有*低限度的電導率。其感應電壓信號通過二個與液體直接接觸的電*檢出，并通過電纜傳送至放大器，然后轉換成統一輸出信號。這種測量方式具有如下優點：

2        測量管內無突出件，因此無附加壓力損失；

2        由于信號在整個充滿磁場的空間中形成，它是管道截面上的平均值，因此，從電*平面至傳感器上游端平面間所需直管段相對較短，長度為5×DN(DN為導管的內直徑)；

2        只有管道襯里和電*與被測液體接觸，因此，只要合理選擇電*及襯里材料，即可達到耐腐蝕、耐磨損的要求；

2        傳感器信號是一個與平均流速成精確線性關系的電壓；

2        測量結果與流速分布及液體的壓力、溫度、密度、粘度、電導率(不小于*低電導率)等物理參數無關，所以測量精度高，工作可靠。

5        安裝和接線說明

5.1       安裝地點的選擇

2        安裝環境應注意清潔，周圍無腐蝕性氣體存在；

2        周圍溫度不超過-10℃~+55℃，相對濕度不超過85%；

2        注意避免受到陽光直射和雨淋，勿受強烈震動和撞擊，以免儀表損壞；

2        盡量避開有可能產生強電磁場的設備（如大電機和大變壓器）。

5.2       接線端說明

5.2.1     轉換器與傳感器鏈接

2      信號線

SIG+      ———— 傳感器信號正端

SIG-      ———— 傳感器信號負端

SGND     ———— 傳感器公共端

分體型轉換器與傳感器配套使用時，對被測流體電導率大于50μS/cm的情況，流量信號傳輸電纜可以使用型號為RVVP2×32/0.2的聚氯乙烯護套金屬網屏蔽信號電纜。使用長度應不大于100m。信號線與傳感器配套出廠。流量信號測量的影響。當被測電導率小于或長距離傳輸時，可使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜。

2      勵磁線

EXT1      ———— 傳感器勵磁端

EXT2      ———— 傳感器勵磁端

勵磁電流線可采用二芯絕緣橡皮軟電纜線，建議型號為YHZ-2×1mm²。勵磁電流線的長度與信號電纜長度一致。當使用STT3200專用電纜時，勵磁電纜與信號電纜合并為一根。

5.2.2     輸出端及電源

2      模擬量輸出IOUT  ICOM

電流輸出分成兩種信號制：0～10mA和4～20mA信號制。使用時，用戶通過參數設置在兩種信號制中選擇一種即可。

電流輸出內部為24V供電，在0～20mA信號制下，可驅動750Ω的負載電阻。

電流輸出對應流量的百分比流量，即：

對于0～10mA信號制，電流零點為“0”， 4～20mA信號制，電流零點為4mA。

流量計在出廠時，已將模擬量輸出的各參數校準好。一般情況下，不需要用戶再作調整。若出現異常情況，需要用戶校準模擬量輸出時，可按下列操作規程進行。

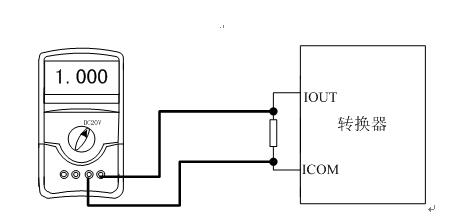

儀表開機運行15分鐘，使儀表內部達到熱穩定。準備0.1%級電流表，或250Ω電阻和0.1%電壓表，按下圖接好。

                  電流“0”點修正：

將轉換器設置到參數設置狀態，菜單項“4-12-20mA Test”- 4mA，轉換器輸出4mA，選      擇“電流零點修正”項，進入，調整修正系數值，使電流表正好指示4mA（±0.004mA）。

電流滿度修正：將轉換器設置到參數設置狀態，菜單項“4-12-20mA Test”- 20mA，轉換器輸出20mA，選擇“電流滿度修正”參數，進入，將標準信號源撥到滿量程檔，調整轉換器修正系數，使電流表正好指示20mA（±0.004mA）。

測試結束，菜單項“4-12-20mA Test”- OFF狀態，或斷電重啟。

2      數字量輸出（PUL+,ALMH,ALML,DIR,COM）

PUL+、PDIR、ALMH、ALML信號共用地線PCOM、PUL+和PDIR均集電*開路輸出，工作電流*大300 mA，工作電壓*大36V，用戶接線時可參照如下：

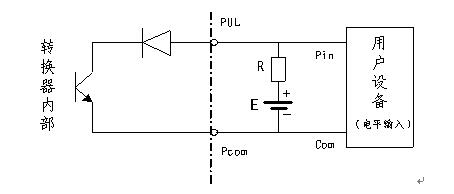

1.        數字量電平輸出接法：

                                        數字量電平輸出接法

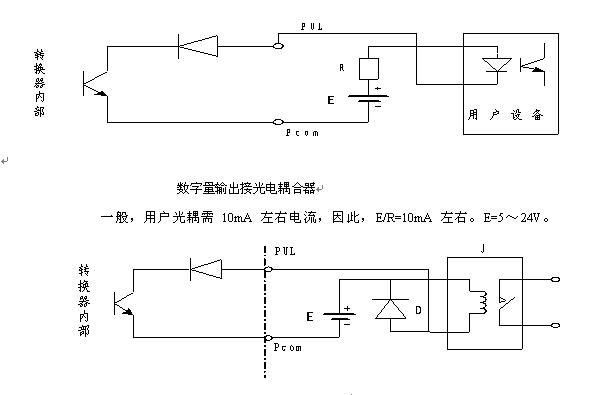

2.        數字量輸出接光電耦合器（如PLC等）

數字量輸出接光電耦合器

一般，用戶光耦需10mA左右

一般中間繼電器需要的E為12V或24V。D為續流二*管，目前大多數的中間繼電器內部有這個二*管。若中間繼電器自身不含有這個二*管，用戶應在外部接一個。

6     6.   參數功能及操作

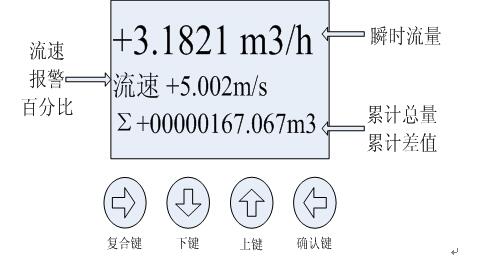

6.1       面板顯示與功能鍵

2       測量狀態下按鍵功能

下  鍵：循環選擇屏幕下行顯示內容；

上  鍵：循環選擇屏幕上行顯示內容；

復合鍵 + 確認鍵：進入?yún)��?shù)設置狀態；

復合鍵 + 確認鍵：退回測量狀態。

按“復合鍵 + 確認鍵”出現狀態轉換密碼（****），根據保密級別，再按“復合鍵 + 確認鍵”后，則進入需要的參數設置狀態。如果想返回運行狀態，再按“復合鍵 + 確認鍵”。

2        參數設置狀態按鍵功能

    下  鍵：              光標處數字減1；

上  鍵：              光標處數字加1；

復合鍵 ：                 光標左移；

確認鍵：              進入/退出子菜單；

復合鍵 + 確認鍵：    退回上級菜單。

注：使用“復合鍵”時，應先按下復合鍵再同時按住“確認鍵”。3分鐘內沒有按鍵操作，儀表自動返回測量狀態。

6.2       參數功能設置

6.2.1     參數設置菜單一覽表（中文）

6.2.2     部分參數設置說明

2        流量量程設置

流量量程設置是指確定上限流量值，因此，儀表量程設置確定了儀表量程范圍，也就確定了儀表百分比顯示、頻率輸出、電流輸出與流量的對應關系：

百分比顯示值 = （流量值測量值 / 儀表量程范圍）*  100 %；

頻率輸出值   = （流量值測量值 / 儀表量程范圍）*  頻率滿程值；

電流輸出值   = （流量值測量值 / 儀表量程范圍）* 電流滿程值 + 基點；

儀表脈沖輸出值不受儀表儀表量程設置的影響；

表示方法：0.0000 X10 ^n 為科學計數法，^ 后的數字表示 10 的 n次方，

如：2.0000 X 10 ^2表示 2.0000x100=200；

2       瞬時流量位數

瞬時流量總是以瞬時流量位數設定值作為*小顯示，若超出該顯示位數值，則自動選擇更高位數，若小于顯示位數，則顯示為0。如：設定瞬時流量位數 0.01若現在瞬時流量為1580.41，則只能顯示1580.4，若現在瞬時流量為0.0012，則只能顯示000.00。

2       流量積算單位

累計流量單位，L、M3、KG、T、UKG、USG可選。

1[英制]加侖（UKG）=4.546升（L） 1[美制]加侖（USG）=3.785升（L）

2       流量方向擇項

若用戶調試時流體方向與設計不一致，用戶不必改變勵磁線或信號線接法，可用流量方向設定參數改動即可。

2       反向測量允許功能

當反向測量允許參數設在“允許”狀態時，只要流體流動，轉換器就按流量值輸出脈沖和電流。當反向測量允許參數設在“禁止”時，若流體反向流動，轉換器輸出脈沖為“0”，電流輸出為信號“0”（4mA或0mA）。

2       流量零點修正

零點修正時應確保傳感器管內充滿流體，且流體處于靜止?fàn)顟B(tài)。流量零點是用流速表示的，單位為ｍｍ／ｓ。轉換器流量零點修正顯示如下，

± ○ ○ ○

FS  = ○ ○. ○○ ○m/S

調整上行，使FS 接近0值。流量零點的修正值是傳感器的配套常數值，應記入傳感器的記錄單和傳感器標牌。

2       切除允許選擇

當設定為允許時，信號將按小信號切除百分比切除，低于該值為0。

2       小信號切除點

小信號切除點設置是用量程的百分比流量表示的。

2       電流輸出類型

用戶可在電流輸出類型中選擇0～10mA或4～20 mA電流輸出。

2       脈沖輸出方式

脈沖輸出方式有頻率輸出和脈沖輸出兩種供選擇：頻率輸出方式，脈沖輸出方式。

頻率輸出方式：頻率輸出為連續方波，頻率值與流量百分比相對應。

            頻率輸出值   = （流量值測量值 / 儀表量程范圍）*  頻率滿程值；

當選擇該項時，20項為頻率輸出滿度

脈沖輸出方式：脈沖輸出為矩形波脈沖串，每個脈沖表示管道流過一個流量當量，脈沖當量由下面的“脈沖當量單位“參數選擇。脈沖輸出方式多用于總量累計，一般通積算儀表相聯接。當選擇該項時，20項為頻率輸出滿度。

2       儀表通訊地址

轉換器通訊地址，可選范圍：01 ~ 99號地址，0號地址一般為主機。

2       儀表通訊速度

儀表通訊波特率選擇范圍：600、1200、2400、4800、9600、19200。

2       累積總量清零

在該參數設置中，儀表顯示“退出 確認”，按"確認鍵"即可完成積算量清零。同時將三個積算器清為零值，重新開始累積。按"復合鍵+確認鍵"退回上級菜單，即不進行清零操作。

2        總量積算允許

                若選擇允許，則進行累計計算，否則，停止累積。

2       勵磁方式選擇

轉換器提供4種勵磁頻率選擇：即1/10工頻（方式1）、1/16工頻（方式2）、1/25工頻（方式3）、小口徑的傳感器勵磁系統電感量小，應選擇1/10工頻。大口徑的傳感器勵磁系統電感量大，用戶只能選擇1/16工頻或1/25工頻。使用中，先選勵磁方式1，若儀表流速零點過高，再依次選方式2或方式3。注意：在哪種勵磁方式下標定，就必須在哪種勵磁方式下工作。

2       傳感器系數值

傳感器系數：即電磁流量計整機標定系數。該系數由實標得到，并鋼印到傳感器標牌上。用戶必須將此系數置于轉換器參數表中。

2        一級密碼修正

2       二級密碼修正

7        故障處理

7.1       儀表無顯示

2        檢查電源是否接通，電源保險絲是否完好；

2        檢查供電電壓是否符合要求；

7.2       勵磁報警

2        勵磁接線EXT1和EXT2是否開路；

2        傳感器勵磁線圈總電阻是否小于150Ω；

2        如果a、b兩項都正常，則轉換器有故障。

7.3       測量的流量不準確

2        流體是否充滿傳感器測量管；
